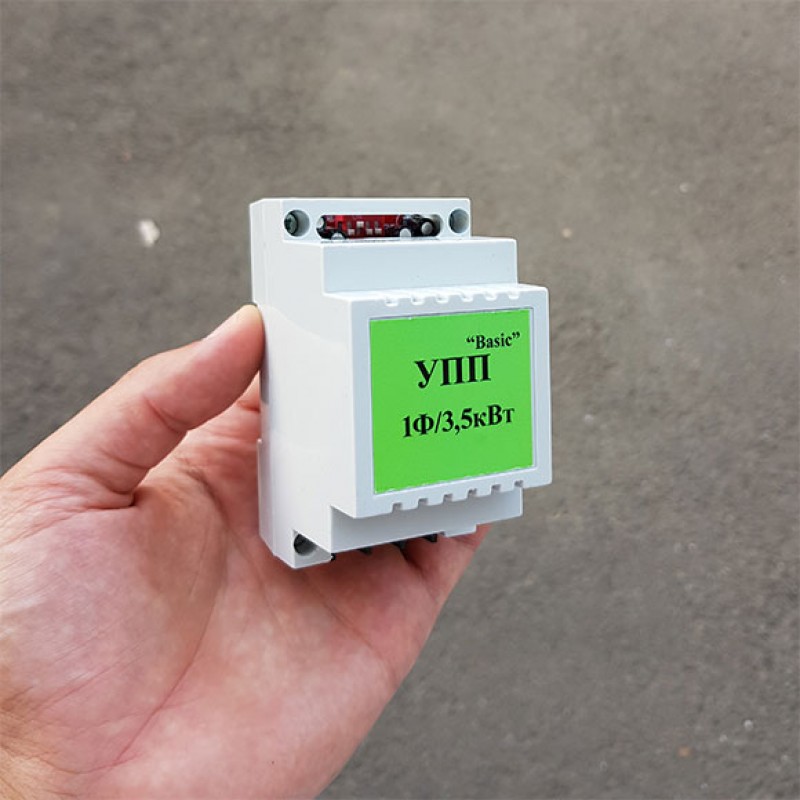

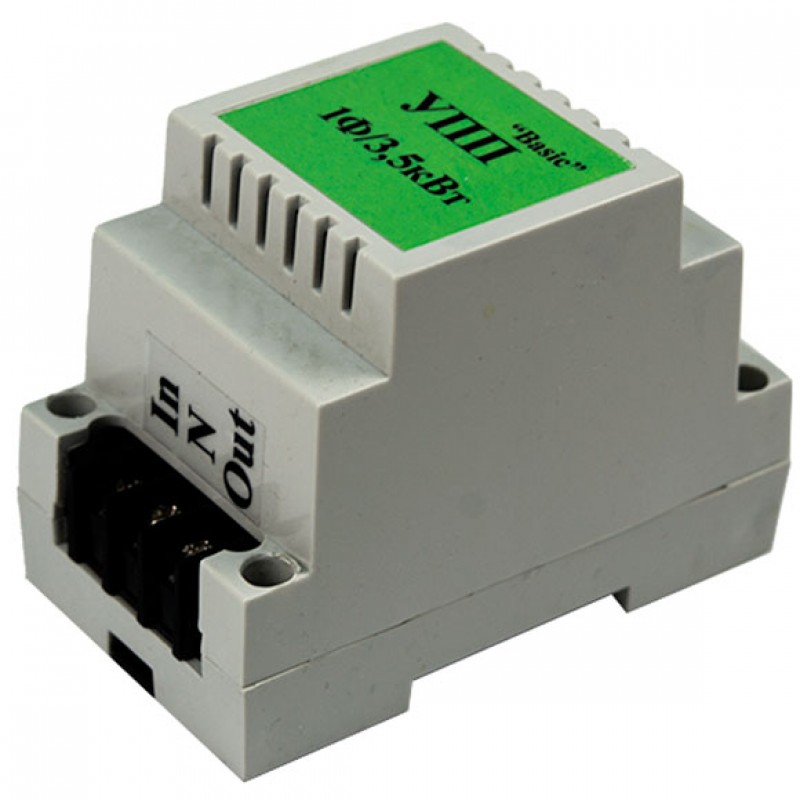

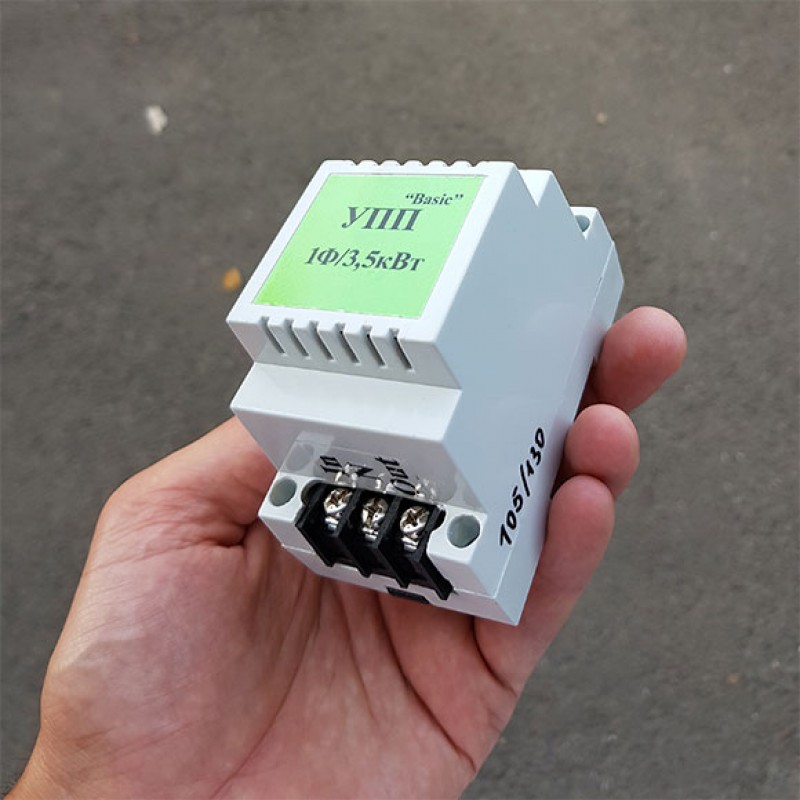

Устройство плавного пуска BASIC УПП 3,5кВт

1. Технические характеристики Устройства Плавного Пуска (УПП)

- максимальная мощность подключаемой нагрузки — 3,5кВт;
- время «пуска» электродвигателя — 2,5сек;
- пусковой момент — 55%;
- конструктивноеисполнение в корпусе на DIN-рейку — 52ммх90мм;
- климатическое исполнение — IP45.

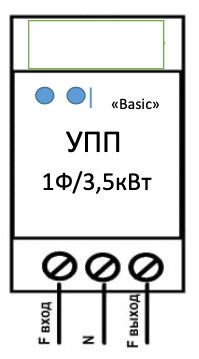

2. Схема подключения УПП

F вход: фаза 160в...240в
N : «нейтраль»
F выход: подключение нагрузки

3. Принцип работы прибора.

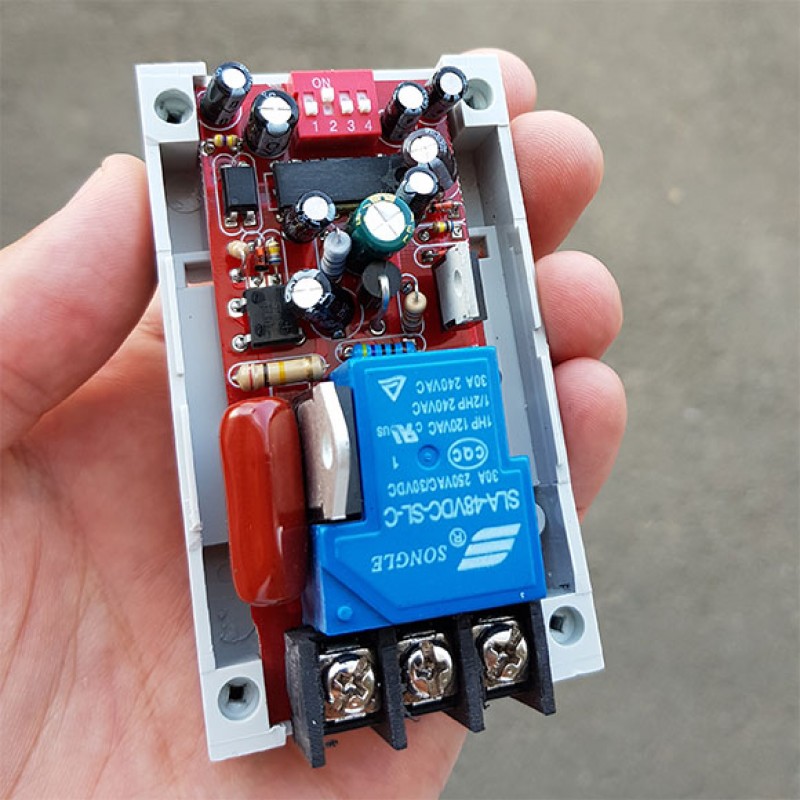

Устройство плавного пуска BASIC — включается в момент подачи напряжения 220 вольт на F вход, на F выходе сразу же появится напряжение 55% от входного, соответственно 120вольт, если по входу 220вольт. Из этого начального состояния будет плавно нарастать до 100%, время нарастания 2,5сек. После этого замкнётся внутреннее реле, замыкающее вход и выход для снятия нагрузки с силового симисторного ключа прибора.

4. Гарантийные обязательства.

Производитель обеспечивает гарантию на срок 24мес с дня продажи.
