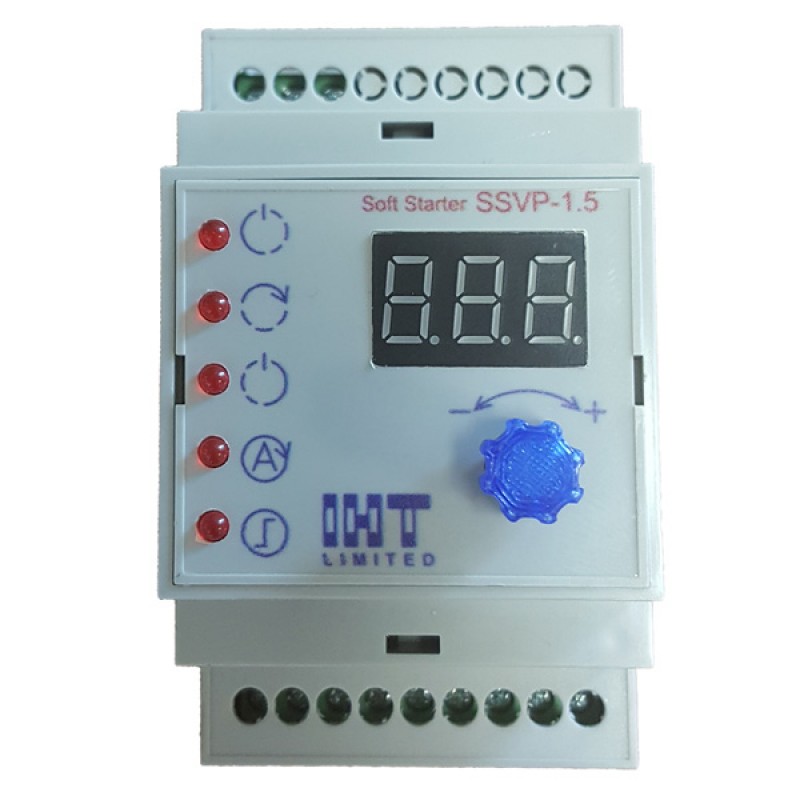

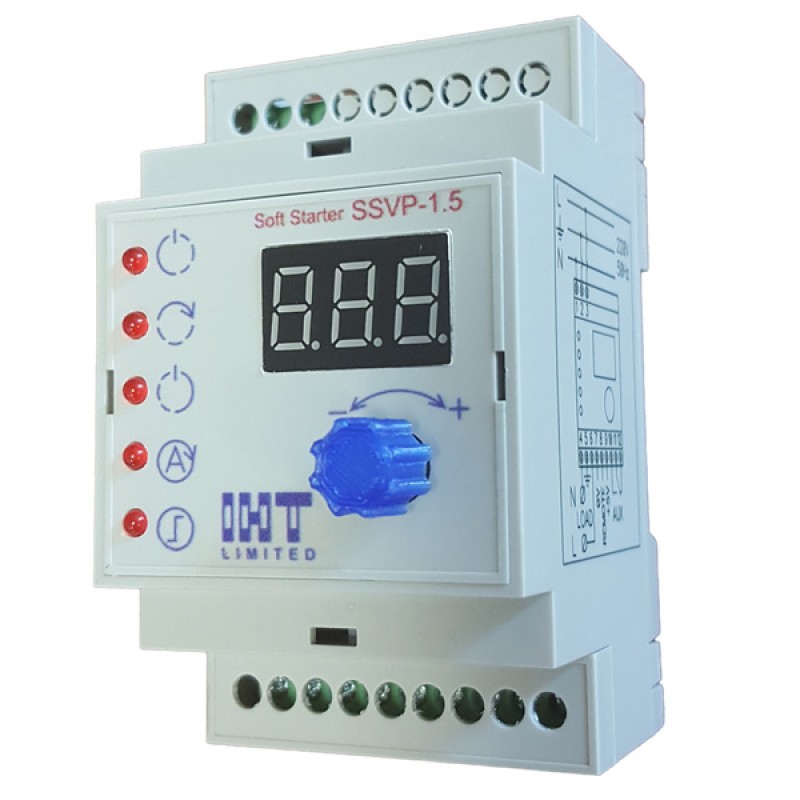

Устройство плавного пуска IHT SSVP-1.5T УПП 1,5кВт

Этот прибор плавного пуска IHT SSVP-1.5T является многофункциональным. Устройство поддерживает как автоматический запуск (при подаче напряжения питания), так и старт по внешнему сигналу управления (подача сигнала на контрольные клеммы) и ручной режим старта. Его также можно использовать как диммер.

Параметры:

● Питание 230В ~ + 10% / - 15% 50 / 60Гц
● Собственное потребление 3Вт

● Максимальная коммутируемая мощность (ТОЛЬКО в режиме полной мощности ("Р. F")):

- активная нагрузка: 2,0 кВт
- реактивное 2.2 кВА ~ cos φ 0.6

Максимальная коммутируемая мощность в течение минуты (ТОЛЬКО в режиме полной мощности ("Р. F")):

- активная: 2,5 кВт
- реактивная 2.8 кВА ~ cos φ 0.6

Класс защиты: IP20

В случае использовании режима неполной мощности (параметр "Р. 2 ... 9") максимальная нагрузка:

- активное 1,5 кВт
- реактивное 750 ВА

Внешние размеры:

-3 PLE (~ 53 мм)


Настройки:

1. Уровень "стартовой мощности" можно устанавливать в пределах от 0.2 до 1.0 от полной мощности устройства-нагрузки. Поэтому, если этот параметр установлен в 1.0 (100%), устройство-нагрузки включается сразу на полной мощности независимо от параметра (2) "время медленного пуска". Любое изменение этого параметра всегда устанавливает параметр (3) "конечная мощность" в значение 1.0 (100%).

2. "Время медленного пуска" устанавливает время за которое "стартовая мощность" достигает значения параметра "конечная мощность". Этот параметр можно регулировать от 1.0 до 9.0 секунд с шагом 1.0 секунда.

3. Параметр "конечная мощность" устанавливает мощность устройства-нагрузки после цикла медленного пуска, которая продолжается до выключения устройства. Его значение можно установить от 0.2 до F (20-100%) от мощности устройства-нагрузки. Но значение этого параметра не может быть меньше параметр "стартовая мощность" .

Для чего нужно устройство плавного пуска?

Наиболее распространено применение устройства плавного пуска IHT SSVP-1.5T - это запуск электродвигателей, как коллекторных, так и в первую очередь асинхронных с короткозамкнутым ротором. В момент подачи напряжения питания на двигатель его механическая часть (ротор и подшипники) находятся в состоянии покоя и за очень короткий промежуток времени (доли секунды) должны перейти в номинальный режим обороты. Это создает на механику двигателя серьезные нагрузки, превышающие номинальные на порядок. Следствием таких перегрузок при каждом пуске является уменьшение ресурса агрегата.

Через такие нагрузки в момент старта электрическая часть двигателя также находится под значительной нагрузкой. Пусковой ток превышает номинальный в 5-7 раз. В результате при проектировании электрических соединений приходится увеличивать номиналы выключателей, пускателей, сечение проводов питания, и тому подобное.

Благодаря устройству плавного пуска IHT SSVP-1.5 кВт эти нагрузки можно уменьшить в несколько раз. Например стартовый ток при применении УПП НЕ БУДЕТ превышать трехкратного номинального. В разы уменьшается и механическая нагрузка на движущиеся части двигателя. Кроме этого, в качестве дополнительного бонуса, можно отметить устранение гидроудара, если двигатель установлен как двигатель насосного оборудования, наилучшим образом сказывается на трубопроводном системе.

Сферы применения УПП IHT SSVP-1.5T:

- глубинные насосы и насосные станции
- циркуляционные насосы
- фильтрационные насосы, в т.ч. для бассейнов
- вентиляция
- электрические тэны
- мощные лампы и фонари
- электрический теплый пол

Объекты:

-скважины и колодцы
- котельные
- бассейны
- сушильные
- инкубаторы
- системы оттаивания
- освещения

Использование в качестве диммера разрешается только с активной нагрузкой, таким как фонари, тэны, электрический теплый пол, системы оттайки крыш и ливневки на положительной керамике и тому подобное.
