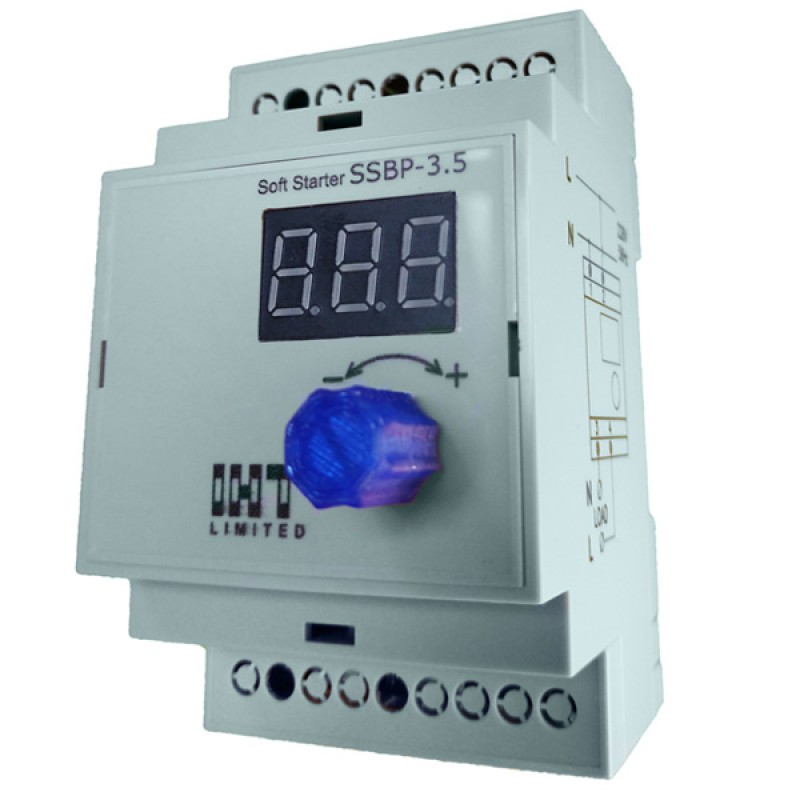

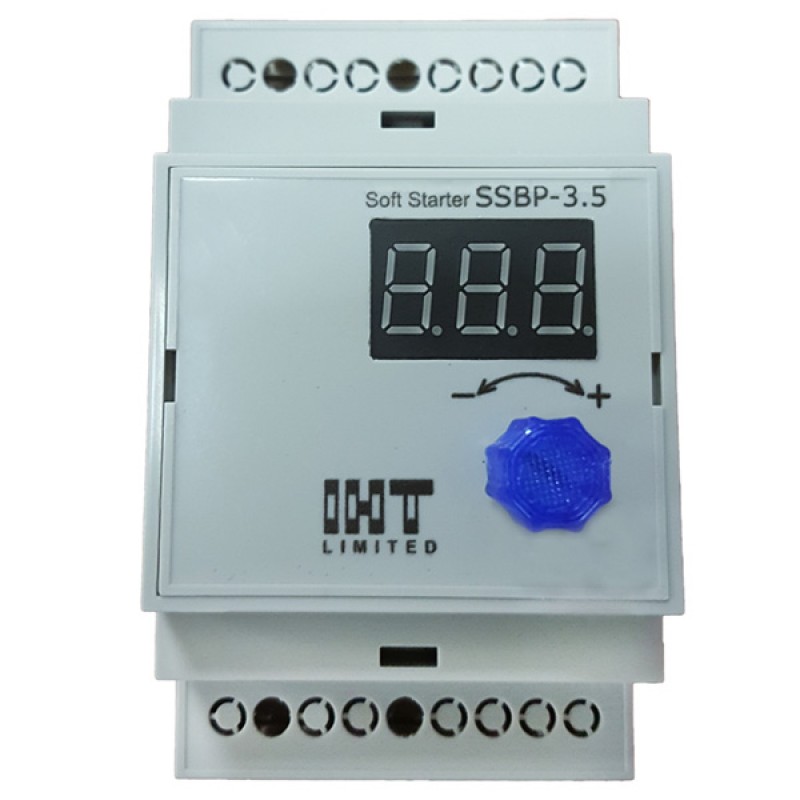

Устройство плавного пуска IHT SSBP-3.5T УПП 3,5кВт

Этот прибор плавного пуска IHT SSBP-3.5T является многофункциональным. Устройство поддерживает как автоматический запуск (при подаче напряжения питания), так и старт по внешнему сигналу управления (подача сигнала на контрольные клеммы) и ручной режим старта. Его также можно использовать как диммер.

Параметры:

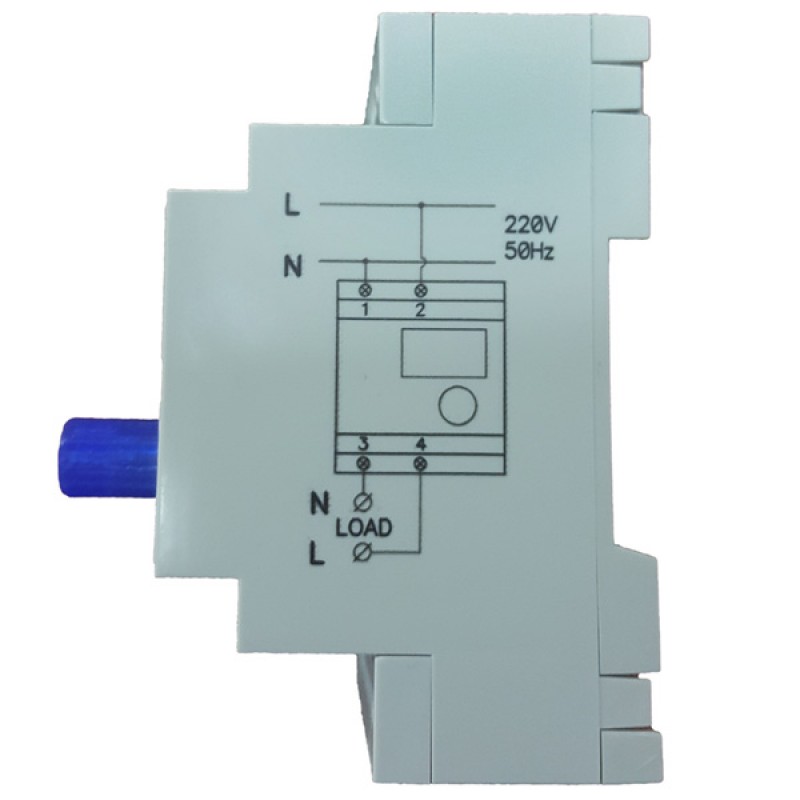

● Питание 230В ~ + 10% / - 15% 50 / 60Гц
● Собственное потребление 3Вт

● Максимальная коммутируемая мощность:

- активная нагрузка: 3,5 кВт
- реактивное: 4.0 кВА ~ cos φ 0.6

● Максимальная коммутируемая мощность в течение 1 минуты:

- активная 4,0 кВт
- реактивная 4.5 кВА ~ cos φ 0.6

Класс защиты: IP20

Внешние размеры:

-3 PLE (~ 53 мм)

Настройки:

1. Уровень "стартовой мощности" можно устанавливать в пределах от 0.2 до 1.0 от полной мощности устройства-нагрузки. Поэтому, если этот параметр установлен в 1.0 (100%), устройство-нагрузки включается сразу на полной мощности независимо от параметра (2) "время медленного пуска".

2. "Время медленного пуска" устанавливает время за которое "стартовая мощность" достигает значения 100% мощности. Этот параметр можно регулировать от 1.0 до 9.0 секунд с шагом 1.0 секунда.

Для чего нужно устройство плавного пуска?

Наиболее распространено применение устройства плавного пуска IHT SSBP-3.5T - это запуск электродвигателей, как коллекторных, так и в первую очередь асинхронных с короткозамкнутым ротором. В момент подачи напряжения питания на двигатель его механическая часть (ротор и подшипники) находятся в состоянии покоя и за очень короткий промежуток времени (доли секунды) должны перейти в номинальный режим обороты. Это создает на механику двигателя серьезные нагрузки, превышающие номинальные на порядок. Следствием таких перегрузок при каждом пуске является уменьшение ресурса агрегата.

Через такие нагрузки в момент старта электрическая часть двигателя также находится под значительной нагрузкой. Пусковой ток превышает номинальный в 5-7 раз. В результате при проектировании электрических соединений приходится увеличивать номиналы выключателей, пускателей, сечение проводов питания, и тому подобное.

Благодаря устройству плавного пуска IHT SSBP-3.5 кВт эти нагрузки можно уменьшить в несколько раз. Например стартовый ток при применении УПП НЕ БУДЕТ превышать трехкратного номинального. В разы уменьшается и механическая нагрузка на движущиеся части двигателя. Кроме этого, в качестве дополнительного бонуса, можно отметить устранение гидроудара, если двигатель установлен как двигатель насосного оборудования, наилучшим образом сказывается на трубопроводном системе.

Сферы применения УПП IHT SSBP-3.5T:

- глубинные насосы и насосные станции
- циркуляционные насосы
- фильтрационные насосы, в т.ч. для бассейнов
- вентиляция
- электрические тэны
- мощные лампы и фонари
- электрический теплый пол

Объекты:

-скважины и колодцы
- котельные
- бассейны
- сушильные
- инкубаторы
- системы оттаивания
- освещения

Использование в качестве диммера разрешается только с активной нагрузкой, таким как фонари, тэны, электрический теплый пол, системы оттайки крыш и ливневки на положительной керамике и тому подобное.
